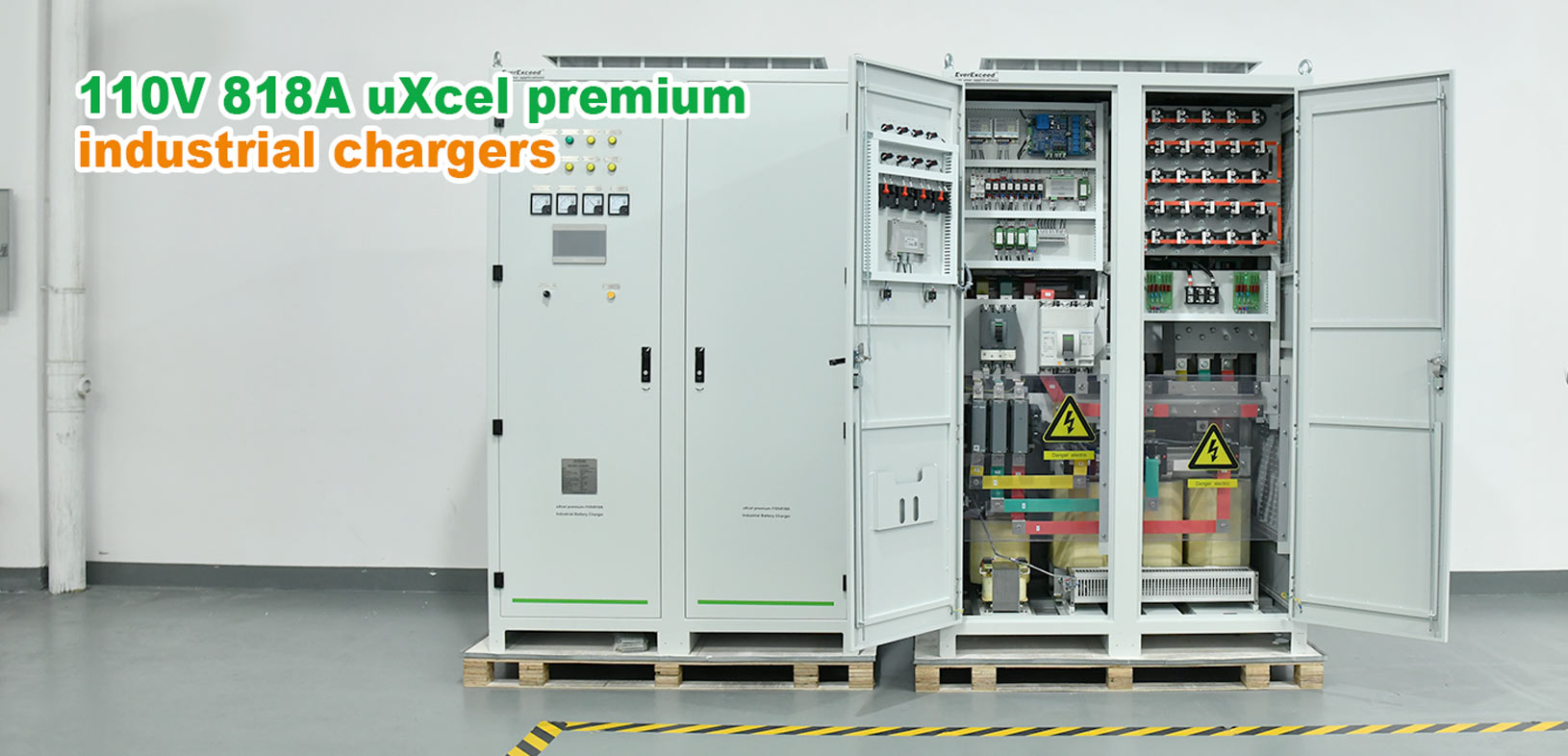

Diese 30 hochwertigen Industrieladegeräte von uXcel wurden speziell für die Nachrüstung der Stromversorgungsanlagen eines Umspannwerks in der Dominikanischen Republik angefertigt. Die Ladegeräte versorgen Steuergeräte und Überwachungssysteme mit Strom, die den Betrieb des Umspannwerks steuern. Sie decken nicht nur den Strombedarf der Anlagen, sondern gewährleisten auch deren Betrieb in Notfällen. Darüber hinaus verbessern die Industrieladegeräte die Stromversorgungsstruktur des Umspannwerks und erhöhen die Stabilität des Automatisierungssystems, was zu einem besseren Energiemanagement und einer effizienteren Ressourcennutzung beiträgt.

Besondere Merkmale des individuellen Designs:

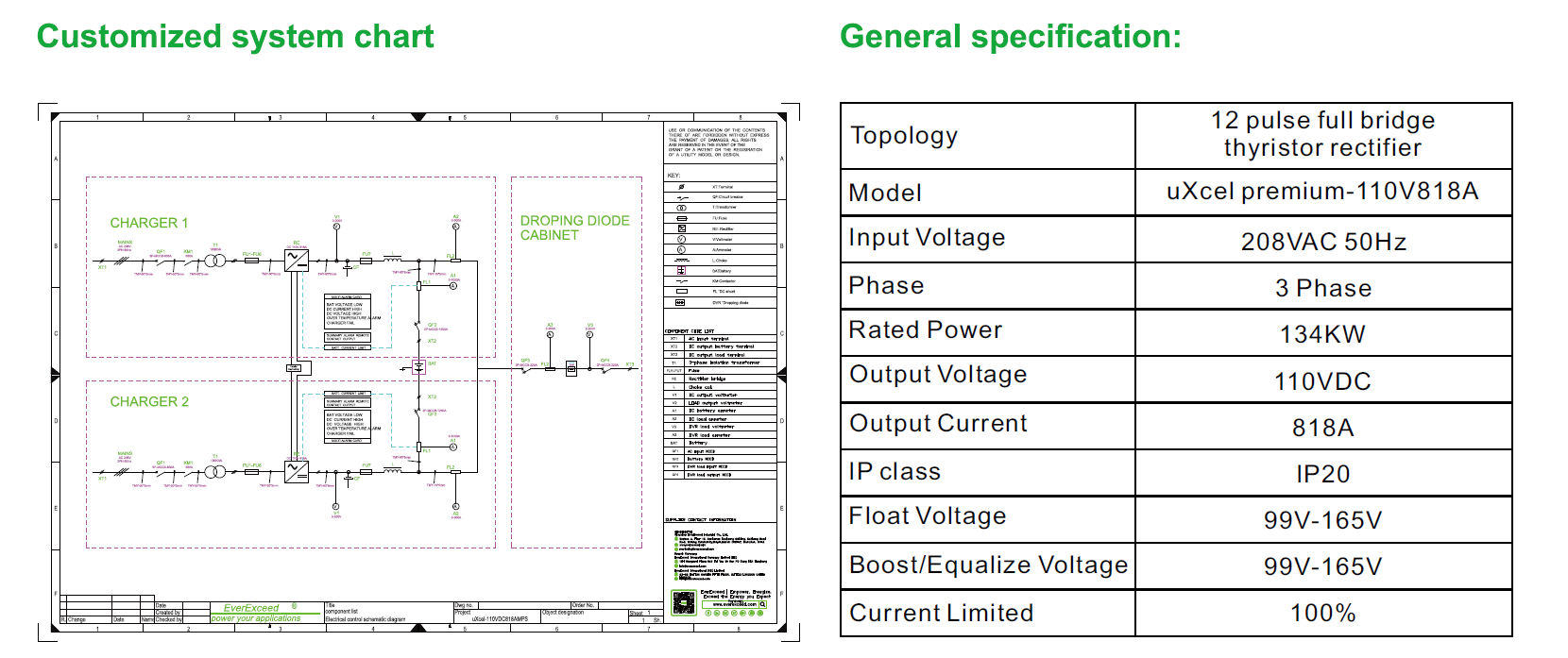

Zuverlässiger Parallelbetrieb: Das System arbeitet in einer Parallelkonfiguration mit einer primären Einheit und einer Backup-Einheit. Fällt die primäre Einheit aus, übernimmt automatisch die Backup-Einheit und gewährleistet so einen stabilen Betrieb. Diese Konfiguration vereinfacht zudem die Wartung, da eine Einheit gewartet werden kann, ohne die Systemleistung zu beeinträchtigen.

Digitale Datenerfassung: Das System unterstützt die Erfassung mehrerer wichtiger Parameter wie Wechselspannung, Frequenz, Ausgangsspannung, Stromstärke, Batteriespannung und Temperatur des Industrieladegeräts. Mithilfe fortschrittlicher Sensoren und digitaler Messtechnik werden die Daten präzise erfasst, auf der Überwachungsschnittstelle angezeigt und automatisch an das Energiemanagementsystem oder das Benutzerterminal übertragen.

12-Puls-Design: Der 12-Puls-Thyristorgleichrichter verbessert die Stromqualität und den Wirkungsgrad des Systems deutlich. Mit einem Leistungsfaktor ≥ 0,9 und einem Oberwellenstrom < 10 % verfügt er über einen LC-Filter, der die Restwelligkeit der Spannung (ohne angeschlossene Batterie) unter 2 % hält und so eine stabile Gleichspannung gewährleistet.

Konstruktion für große Höhen: Das System wurde für Höhenlagen bis zu 3000 Metern entwickelt und verfügt über eine vergrößerte Kühlkörperfläche, verstärkte Isoliermaterialien und erweiterte Isolierabstände. Diese Maßnahmen reduzieren das Risiko von Ausfällen aufgrund von Problemen mit der Wärmeableitung und der Isolierung und gewährleisten einen sicheren Betrieb unter Höhenbedingungen.

Batterieschutzschalter-Konfiguration: Das Ladegerät ist mit einem hochleistungsfähigen 1250-A-Gleichstromschutzschalter ausgestattet, der das Batteriesystem im Falle eines Kurzschlusses oder einer Überlastung umgehend unterbricht, um Überhitzung, Aufblähung oder gar Brand und Explosion der Batterie zu verhindern. Der Schutzschalter kann zur einfachen Wartung und Instandhaltung des Batteriesystems auch manuell betätigt werden.

Spannungsreduzierungs-Siliziumkettenschrank: Ein 200-A-Spannungsreduzierungs-Siliziumkettenschrank ist im Lieferumfang enthalten. Dieser passt die Ausgangsspannung automatisch oder manuell an die Lastanforderungen an und reduziert die hohe Gleichspannung am Eingang auf ein geeignetes Niveau. In Kombination mit Schutzgeräten kann er den Stromkreis schnell unterbrechen, um eine Ausbreitung des Fehlers zu verhindern und sowohl die Stromversorgungsgeräte als auch die Last zu schützen.

Design für den Betrieb bei niedrigen Temperaturen: Um eine Überhitzung bei hoher Stromabgabe (818 A) zu verhindern, verwendet das System Kupfersammelschienen und verfügt über ein Kühlkonzept mit Luftkanälen und mehreren Hochleistungslüftern, um sichere Temperaturen zu gewährleisten.

Funktionen und Schutz:

Alarmfunktionen: Ladegerätausfall, Überlastung, hohe Ladegerättemperatur, Batterietrennung, Batterieunterspannung.

Schutzfunktionen: Überstromschutz, Sicherungsschutz, Kurzschlussschutz, Überlastschutz usw.

Überwachungsdaten: Eingangsspannung, Ausgangsgleichspannung, Eingangsstrom, Ausgangsgleichstrom, Eingangsleistung, Ausgangsleistung, Ausgleichsspannung, Erhaltungsspannung usw. Gleichzeitig verfügt das Industrieladegerät über die Funktion, bestimmte Daten zu speichern, sodass der Kunde Alarmereignisse jederzeit überprüfen und herunterladen kann.

Bedienfeldanzeige: intelligenter Touchscreen, Alarmanzeige, Betriebsanzeige, Stromanzeige.

Kommunikation: Modbus TCP/P, Modbus RTU.

Auslegungslebensdauer: Das Industrieladegerät kann unter geeigneten Wartungsbedingungen bis zu 200.000 Stunden lang störungsfrei kontinuierlich betrieben werden.
