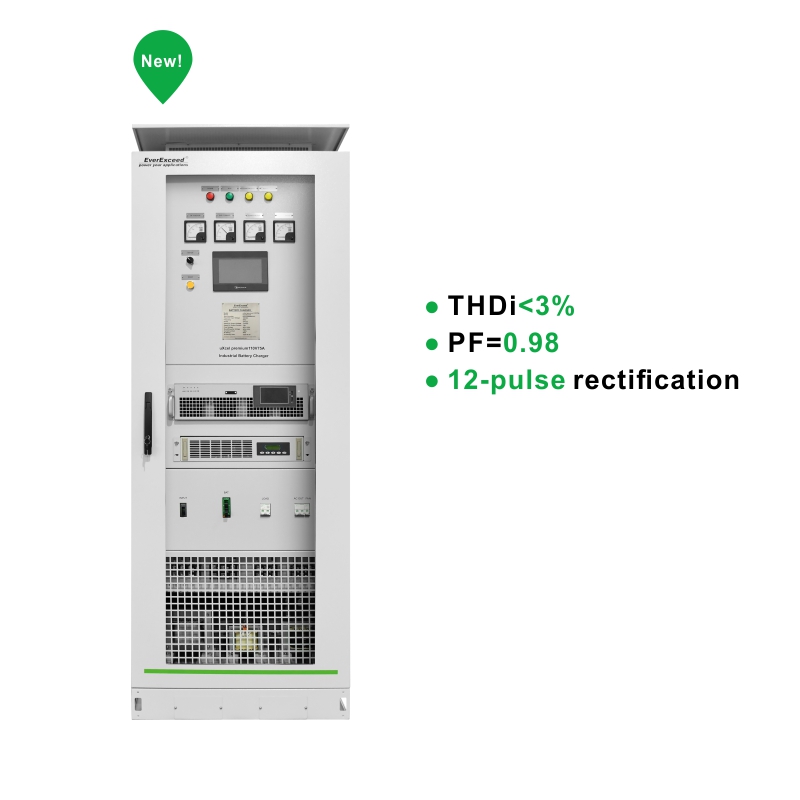

lndustrial Charger(DC UPS)

12-Puls-Gleichrichter-Batterieladegerät der uXcel Premium-Serie

Das EverExceed uXcel-Industrieladegerät der Premium-Reihe ist das Flaggschiff-Ladegerät der EverExceed Industrial Power-Lösungen. Es integriert eine bewährte Designtopologie mit der neuesten fortschrittlichen digitalen Steuerungstechnologie, um den 1 2-Puls-Thyristor-Brückengleichrichter zu steuern und die zuverlässigste und störungsfreie Leistung in allen elektrischen und industriellen Umgebungen zu bieten. Die Gleichrichter-Ladegeräte der EverExceed uXcel-Reihe können Ihre kritischen industriellen Gleichstromanlagen und -betriebe mit ihrer hohen Zuverlässigkeit und überragenden Leistung kontinuierlich vor Schäden durch Stromausfälle und -unterbrechungen schützen.


  • Marke:

    EverExceed
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download





Großes LCD-Display


Benutzerfreundliche Bedienung mit großem LCD-Display, optionaler Touchscreen mit der Auswahl von 8 Sprachen sorgen für einfache Wartung und Bedienung. Intelligente Kommunikation und Fernüberwachung




Führende Technologie - 6 oder 12 phasengesteuerte Thyristortechnologie


Der eingebettete Mikrocomputer-Controller verarbeitet Signale 10-mal schneller als herkömmliche analoge Methoden.










Isolationstransformator


Mehrsprachiges digitales Grafikdisplay mit eingebettetem Ereignisprotokoll. Volle Kompatibilität mit Blei-Säure- und Nickel-Cadmium-Batterien, versiegelt oder belüftet.




Hohe Zuverlässigkeit und hohe MTBF


Präzise einstellbare Temperaturkompensation, robustes und einzigartiges Design ermöglichen einen dauerhaften Betrieb des Ladegeräts bei 40°C Umgebungstemperatur unter Volllast. Natürliche Belüftung und Kühlung sind in den meisten Fällen verfügbar.



Hauptmerkmale:






Effizienteres und zuverlässigeres Stromversorgungsnetz

Lange Lebensdauer von bis zu 20+ Jahren

Intelligente Kommunikation und Fernüberwachung
12-Puls-Phasen-Thyristor-Gleichrichtersystem, Eingangs-THDi so niedrig wie 1 0%-15% (Eingangsleistungsfaktor mehr als 0,9, um den Kunden eine höhere Stromqualität zu bieten)

Systemlebensdauer bis zu 20+ Jahre im Dauerbetrieb bei entsprechender Wartung

über isolierte RS232, RS485, Ethernet. Vollständige Datenprotokollierung
Verbesserte Robustheit

Führende Technologie - 12-pulsige phasengesteuerte Thyristor-Technologie

Flexible Wartung und reduzierte MTTR
Mechanisches Design, um vertikaler und horizontaler Beschleunigungsbelastung von bis zu 0,5 g als Standard standzuhalten

Der eingebettete Mikrocomputer-Controller verarbeitet Signale 10-mal schneller als herkömmliche analoge Methoden

Das Design erleichtert den Frontzugriff auf alle wichtigen Module des Ladegeräts












Flexibel angepasst

Robuste Lösungen

Komplette Stromschutzlösungen
Stromversorgungslösungen, um die
spezifischen Anforderungen der industriellen Anwendungen des Kunden.


um rauen Umgebungen standzuhalten,
extreme Temperaturen, Feuchtigkeit, Staub und Vibrationen etc. Bis zu
Schutzart IP55.

inklusive Schaltanlage,
DC-Verteilung, Monitoring-Suite.

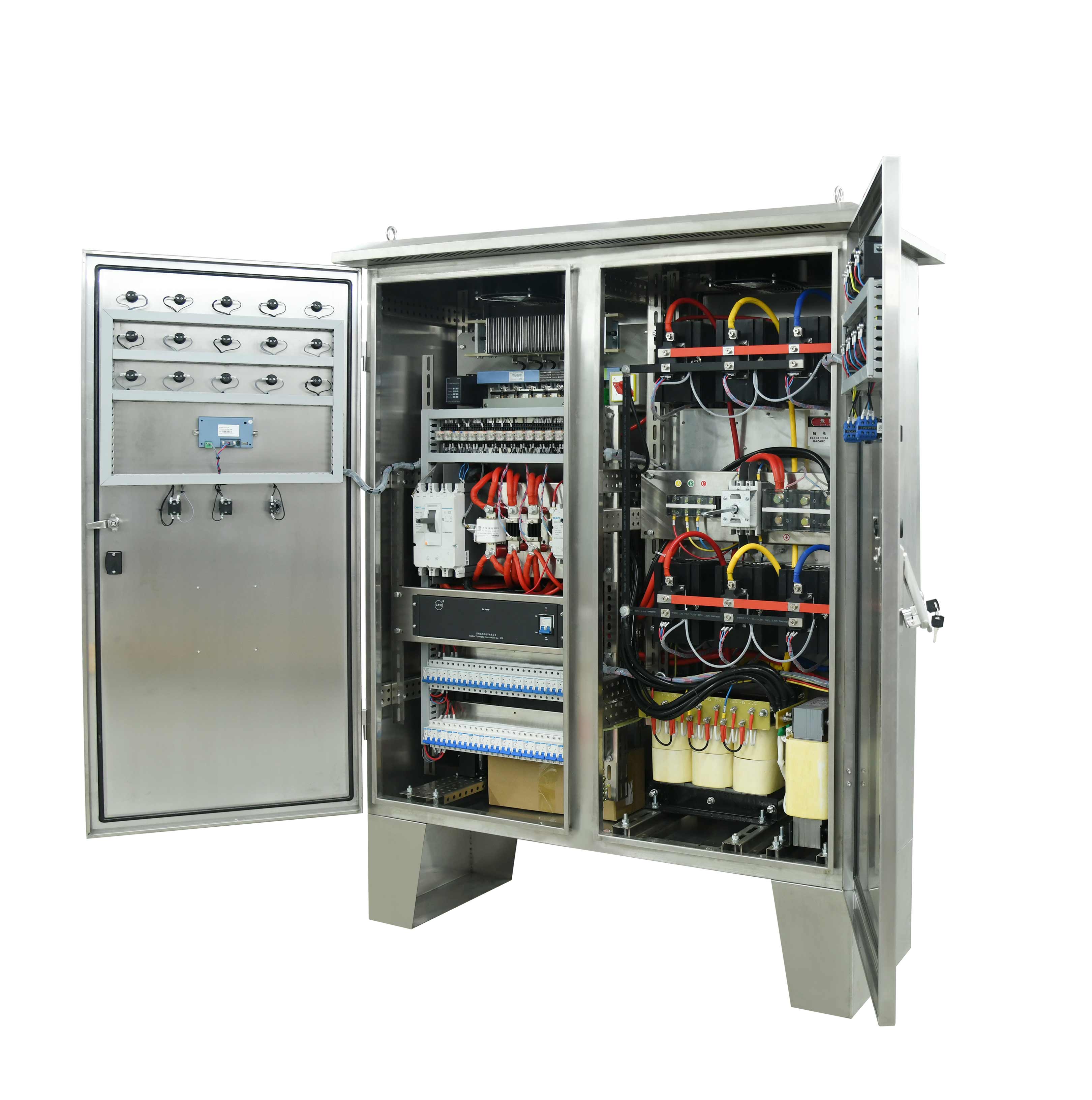

Folgende Hauptkomponenten sind enthalten:

>Netzeingang MCCB mit Schütz
>Steuergerät mit digitaler Sollwertvorgabe
>Netztransformator mit getrennten Wicklungen
>Anzeige- und Bedieneinheit mit Touchscreen

>Vollgesteuerte 12-Puls-Drehstrombrücke mit Halbleiterschutzsicherung
>Display an der Haustür
>Ausgangssicherung schützt Batterie und Last
>Glättung von Drosseln und Kondensatorbank zur Reduzierung der Welligkeit



Anwendung:


Die EverExceed uXcel Premium Gleichrichterladegeräte eignen sich für alle DC-Anwendungen, die eine große Batteriereserve erfordern:

  • Energieübertragung und -verteilung
  • Kontinuierliche Prozessindustrien
  • Öl- und Gasindustrie sowie petrochemische Industrie
  • Transport (Bahn, U-Bahn, Straßenbahn)
EINGANG
Wechselstrom Spannung
Drei Phasen 3×400V(380.415)
Eingangsspannungstoleranz ±10%
Eingangsverdrahtung 3-Phasen-3-Drähte oder 3-Phasen-4-Drähte
Eingangsfrequenz 50Hz (60Hz)
Eingangsfrequenztoleranz ±5%
Eingangsschutz Thermischer magnetischer Überstromschutz über MCCB
Eingangsleistungsfaktor >0,9
Eingang THDI 10%-15%


AUSGANG
Nenn-Gleichspannung 24/48/110/125/220/240/400
Ausgangsspannungsbereich 0-1,5×Nennspannung (einstellbar)
DC-Nennstrom 10-1500A
Ausgangsstrombereich 0-1,1 × Nennstrom (einstellbar)
Spannungsstabilität ±1% im Float-Modus, Eingabe innerhalb der Toleranz
Spannungswelligkeit 1% RMS (mit angeschlossener Batterie)
Strombegrenzung Batteriestrombegrenzung kann angepasst werden
Filtern L-C-Filter
Ausgangsschutz Kurzschluss-, NH-Sicherung und Überspannungsschutz


OPTIONEN
Gleichrichter Andere Eingangsspannung
Sperrdiode
Überspannungs- und Blitzschutz
Spannungswelligkeitsfilter
Schutzbox für den Batteriestromkreis
Batterie Verpolungserkennung der Batterie
Batterie-Niederspannungs-Trennschütz (LVD)
Batterieraumtemperatursensor
Batterieschrank / Rack
Batterieüberwachungssystem
Parallele Konfigurationen
System Dropping-Dioden/DC-DC-Wandler
Erdschlussüberwachung
Schrankinnenbeleuchtung
Anti-Kondensations-Heizung
Ausgangsunterbrecher
Analog-Meter/Digital-Meter auf der Frontplatte
DC-Verteilung
Temperaturkompensation
AC-Hoch- und AC-Niedrigalarm/Schutz
DC-Hoch- und DC-Niedrigalarm/Schutz
AC-Störungsalarm
LED-Testfunktion
Andere Rahmenfarbe
Mechanisch Bis zu IP55 extern
Plattendicke
Verzinktes Blech
Wartung des Frontzugangs
Kabeleinführung oben
Spezielles Tastenschloss
Angegebene Schrankidentifikation (Tag, Typenschild)
Modbus-TCP/IP
Kommunikation Modbus-RTU (RS485)
DNP3.0-Protokoll
Potentialfreie Kontakte
Wandler 4-20mA
Fernüberwachung


SCHLÄGER TERY
Typ Bleisäure oder Nickel-Cadmium, belüftet oder Rekombination und Lithium-Batterie

KOMMUNIKATION
Kommunikation RS232, Modbus RTU

ALLGEMEINE DATEN
Betriebstemperatur 0 bis 50 °C
Lagertemperatur -20 bis +70 °C
Relative Luftfeuchtigkeit < 95 % nicht kondensierend
Betriebshöhe 1000 m max ohne Derating
Kühlung Lüfterkühlung oder natürliche Kühlung je nach Bewertung
Effizienz 90% nach Bewertung
Externer Schutz IP20
Lärm
(bei 1m vor dem Gerät)
55 – 65 dB laut Bewertung
Gehäusefarbe RAL 7035
Maße Je nach Bewertung & Optionen variieren

STANDARDS
IEC60146-1-1:2009 Halbleiterwandler - Spezifikation der Grundanforderungen
IEC62040-1:2008+AMD1:2013
Unterbrechungsfreie Stromversorgungssysteme (USV) - Teil 1-2: Allgemeine und Sicherheitsanforderungen
für UPS an Standorten mit eingeschränktem Zugang
IEC62040-2:2006 Unterbrechungsfreie Stromversorgungssysteme (USV) – Teil 2: Anforderungen an die elektromagnetische Verträglichkeit (EMV)
IEC61439-1:2011 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Regeln
IEC60529:1989+
AMD1:1999
Schutzarten durch Gehäuse (IP-Code)
IEC60076-11:2004 Leistungstransformatoren – Teil 11: Trockentransformatoren

Europa a Richtlinien
Niederspannungsrichtlinie: 2006/95/EG und 2014/35/EU
EMV-Richtlinie: 2004/108/EG und 2014/30/EU
CE-Zeichen
