Eingebettetes Gleichrichtersystem mit Hot-Swap-Modul

Die ER-Serie verwendet ein redundantes 19-Zoll-Rack-Festplattendesign,, das für eine flexible Erweiterung geeignet ist und genügend Leistung bietet, um die Anforderungen von Kommunikationssystemen zu erfüllen. und für Stromnetze wie Switches, Computerräume, geeignet ist Basisstationen, Satellitenkommunikation, Datenkommunikation, Eisenbahnen und Energiesysteme für Anlässe mit großer Schwankungsbreite, die Bedienung ist einfach und komfortabel, und sie ist leicht zu installieren und zu warten.
  • Marke:

    EverExceed
  • :

    48VDC/24VDC
  • :

    30A/50A/60A
  • :

    220Vac/110Vac
  • :

    RS485,SNMP
  • :

    Yes, customized service available
  • :

    CE, EN61000, IEC60146
  • :

    Widely used in communication and industrial fields.
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download

technische Eigenschaften:


>großer AC-Eingangsspannungsbereich: 90~290 VAC;

>bieten 6 Sätze von passiven Trockenkontakten;
>Leistungsfaktorwerte bis 0.99;
>mit Batteriemanagementsystem, mit Batterietemperaturfühler;
>standardmäßiger 19-Zoll-2-HE-Rahmen für einfache Schrankinstallation;
>mit Aktivitätsalarm , Ton und Lichtform zur Erinnerung an Alarminformationen;
>reiche LED+LCD-Statusanzeige und Alarmsignalanzeige und Alarmaufzeichnungsfunktionen haben;
>Ultra-lowradiation: usingayananced elektromagnetische Verträglichkeit Design;

>Wirkungsgrad der gesamten Maschine: 93.2%;
>48V Einzelmodul Ausgangsstrom 50A/30A optional, 24V Einzelmodul Ausgangsstrom 60A, 2HE System Ausgangsstrom bis 150A, Gesamtstrom bis 600A;

>Temperaturkompensationssystem,, das so eingestellt werden kann, dass es einmal ausgeschaltet und zweimal ausgeschaltet wird;

>die Systemkonfiguration ist flflexibel, bequem und einfach zu erweitern. verschiedene Stromversorgungssysteme können gemäß den Kundenanforderungen konfiguriert werden;

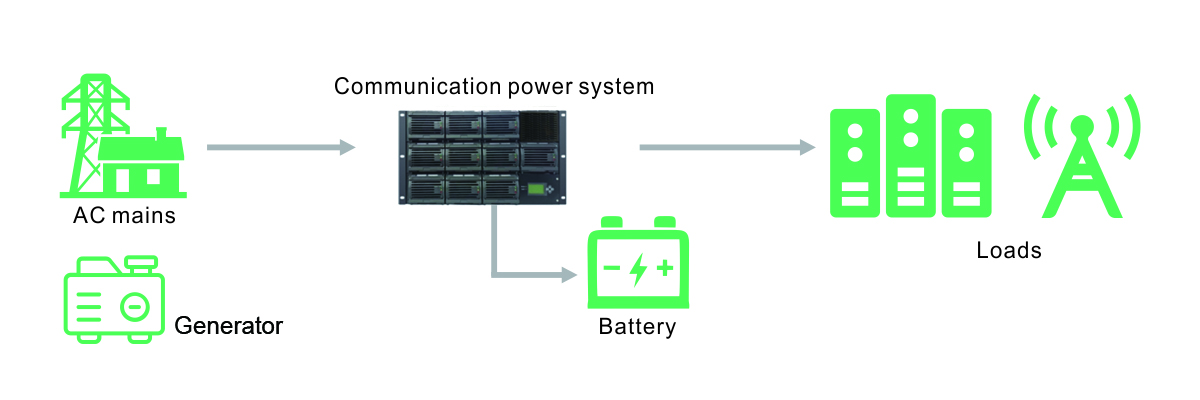

Systemschema:

Anwendungen:


Weit verbreitet in Kommunikations- und Industriefeldern. Die gesamte Kommunikationsleistungstechnologie wandelt Wechselstrom in Gleichstrom um, um die Gleichstromlast mit Strom zu versorgen, Verbindet den Batteriesatz mit dem Stromversorgungssystem, um den Batteriesatz aufzuladen, und erkennt Status des Akkupacks. Drei Hot-Swap-fähige Gleichrichtermodulanschlüsse können ein N+1-redundantes System bilden, um Fehlertoleranz für die Last bereitzustellen., um sich an verschiedene externe Stromversorgungssysteme anzupassen, Das Überwachungssystem ist ausgestattet mit 45 verschiedenen Alarmoptionen. kann der Überwachungsbildschirm aktuelle Alarminformationen anzeigen, historische Alarminformationen abfragen, und RS485/SNMP-Fernbedienung unterstützen.



Modell er4830 er4850 er2460
AC-Eingang Stromspannung einphasig 220 VAC/110 VAC
Frequenz 50/60Hz (45-66Hz)
Spannungsbereich 185-290 VAC
Nennspannung 48VDC 24 VDC
Schwebespannung 53.5VDC (42-58V) 26.7VDC (21-29V)
Ausgleichsspannung 56.4VDC (42-58V) 28.2VDC (21-29V)
Leistungsfaktor[email protected]
DC-Ausgang effizient >92 % bei 220 VAC Spitze: >93.2 % bei 220 VAC 100 % Last
Ausgabepräzision ≤0.6%
Leckstrom <10mA
Ausgangsstrom 30a 50a 60a
rs485 Standard (Modus rtu)
Kommunikation TCP/IP Ursprünglich
Schnittstelle snmp-karte Optional
trockener Kontakt 6 Gruppen DI, 6 Gruppen DO
LCD Bildschirm Eingangs-/Ausgangsspannung, Frequenz, Ausgangsstrom, Umgebungstemperatur, Belastung
Anweisung Machtzustand Netz/Ausgang/[email protected] Überlast
Input-Output Effektivwert 3000 VAC 50 Hz oder gleichwertig 4240 VDC 1 Minute ≤ 1 mA
Isolationsspannung Eingang - Fahrgestell Effektivwert 1500 VAC 50 Hz oder gleichwertig 2120 VDC 1 Minute ≤ 1 mA
Ausgang - Fahrgestell Effektivwert 500 VAC 50 Hz oder gleichwertig 710 VDC 1 Minute ≤ 1 mA
Isolationswiderstand @normaler atmosphärischer Druck, 90 % relative Luftfeuchtigkeit Prüfspannung Eingang-Ausgang, Eingang-Masse DC-Isolierung 500 V Ausgang-Masse darf nicht weniger als 10 mΩ betragen
Lüftergeschwindigkeit Temperatur- und Ausgangsstromregelung
Betriebstemperatur -40 +55 °C (-40 +135 °F)
Zwischenlagerung -40 +70 °C (-40 +158 °F)
hoch Arbeitshöhe
0~4000 Meter, basierend auf 3000 Meter,
die Temperatur sinkt um 1℃ pro 200 Meter über dem Meeresspiegel
Lagerhöhe
0~4000 Meter, basierend auf 3000 Meter,
die Temperatur sinkt um 1℃ pro 200 Meter über dem Meeresspiegel
Lärm <55db bei Nenneingang und Volllast (Umgebungstemperatur <30℃)
abkühlen Lüfter (Front- und Heckluftstrom)
relative Luftfeuchtigkeit Betrieb: 5 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
