Branchenhintergrund

• Telekommunikationsbasisstationen sind rund um die Uhr in Betrieb und gehören zu den größten Energieverbrauchern der Betreiber. Die Stromkosten bleiben hoch, wodurch ein dringender Bedarf an effektiveren Energiesparlösungen entsteht.
• Mit der zunehmenden Verbreitung von 5G ist die Zahl der Basisstationen deutlich gestiegen, was den Strombedarf stark erhöht hat.
• 5G-Stationen haben eine kleinere Abdeckungsfläche, benötigen daher die 3- bis 4-fache Standortdichte von 4G und verursachen einen über 9-fach höheren Gesamtenergieverbrauch, was die Kosten für die Betreiber in die Höhe treibt.
• Im Rahmen der Klimaneutralitätsziele müssen die Betreiber den Energieverbrauch der Basisstationen reduzieren und den Anteil von Ökostrom durch Photovoltaikanlagen vor Ort, Ökostromzertifikate oder lokalen Stromhandel erhöhen.

Einführung in PV-Overlay (Was ist das?)

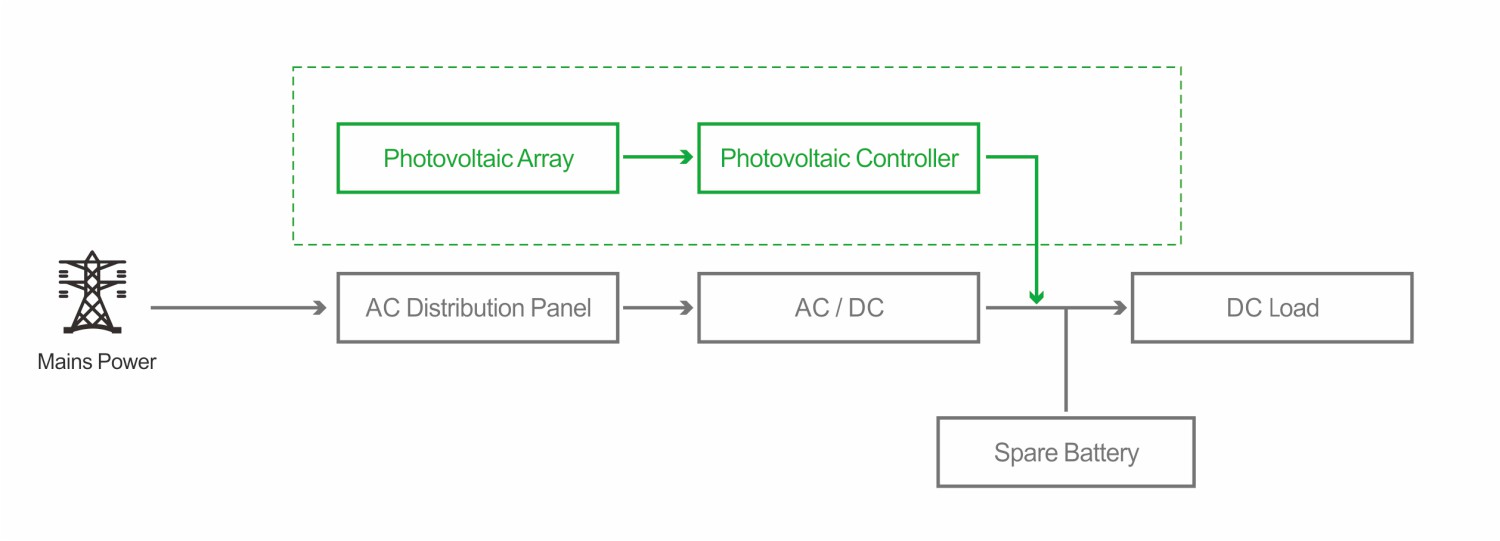

PV-Overlay integriert ein zusätzliches Photovoltaiksystem in die bestehende Stromversorgungsarchitektur einer Telekommunikationsbasisstation und ermöglicht so eine hybride Energieversorgung aus „PV + Stromnetz“.

Zu den wichtigsten Merkmalen gehören:

Für die Installation von Photovoltaikanlagen werden Dächer, Wände und nahegelegene Freiflächen genutzt; die Erzeugung von Photovoltaikstrom tagsüber wird priorisiert, um den Netzverbrauch zu reduzieren.

Besteht aus PV-Modulen, einem PV-Overlay-MPPT-Regler, einem DC-Zähler und einem DTU/4G-Gateway.

Es stehen zwei Systemarchitekturen zur Verfügung: Serienkonfiguration Und Parallelkonfiguration Die

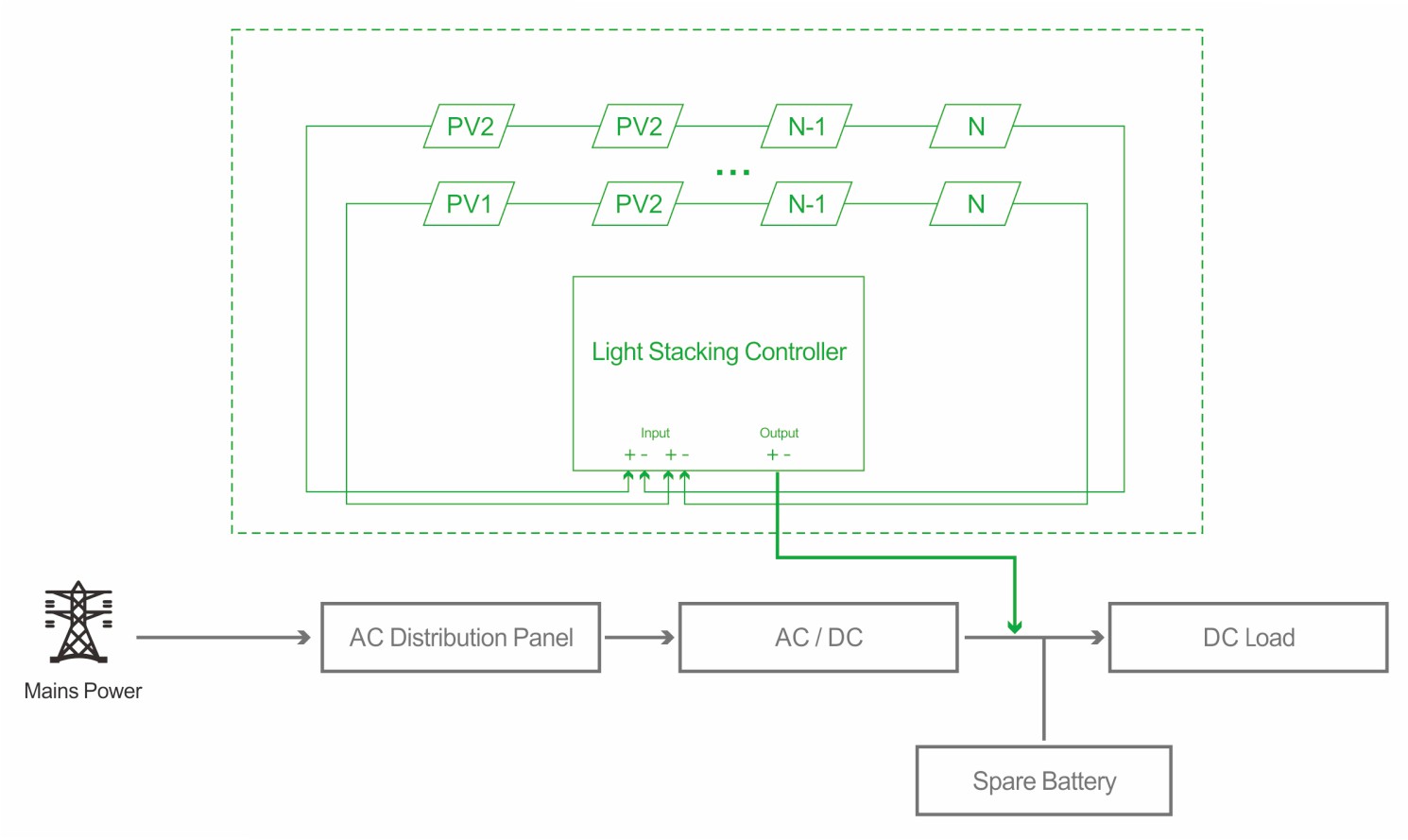

Serienmäßige PV-Überlagerungsarchitektur

Bei der Reihenschaltung werden mehrere PV-Module zu Strings zusammengefasst, die an einen zentralen Controller angeschlossen sind. Dieser führt ein einheitliches MPPT durch, bevor er die Leistung an den DC-Bus abgibt.

Hauptmerkmale

Mehrere String-Eingänge reduzieren den Verkabelungs- und Materialaufwand.

Das kompakte Design mit weniger Kabeln ermöglicht eine schnelle Installation.

Vorteile (Technologische Stärke)

Industriequalität mit einer Lebensdauer von 8–10 Jahren.

Extrem hohe MPPT-Nachführeffizienz von bis zu 99,5 % für eine bessere Energieausbeute.

Mehrere Schutzebenen gewährleisten eine erhöhte Systemzuverlässigkeit.

Breiter Eingangsspannungsbereich für flexible Einsatzmöglichkeiten.

Integrierte Messung, DTU und Verteilung – Reduzierung der Implementierungskomplexität.

Die Cloud-Plattform ermöglicht Echtzeitüberwachung, Alarmierung und Fernwartung.

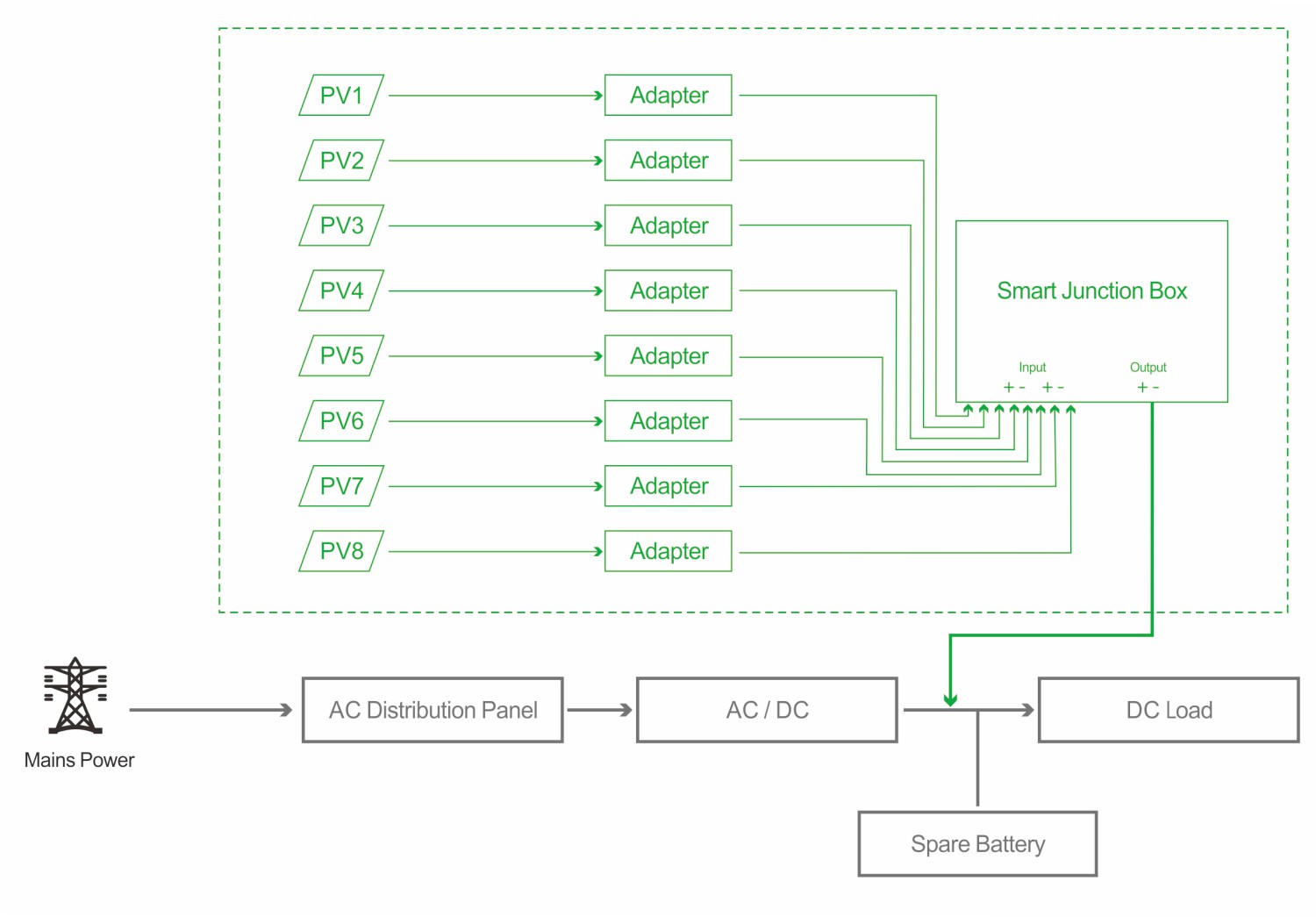

Parallele PV-Overlay-Architektur

Bei der Parallelschaltung wird jedem PV-Modul ein unabhängiger MPPT-Regler zugewiesen. Alle Ausgänge werden in einem intelligenten Kombinationskasten zusammengeführt, bevor sie in den DC-Bus eingespeist werden.

Hauptmerkmale

Jedes Modul arbeitet unabhängig, wodurch Energieverluste durch Teilverschattung minimiert werden.

Powerline-Trägerkommunikation verbessert die Störfestigkeit.

Hoher Schutzgrad gewährleistet Langlebigkeit auch unter rauen Außenbedingungen.

Vorteile (Technologische Highlights)

Industrielle Lebensdauer von 8–10 Jahren.

Hohe Umwandlungseffizienz von über 98%.

Einfache Wartung: lokale HMI, Kommunikation mit dem Netzbetreiber, Überwachung pro Modul und Echtzeit-Energiestatistik.
