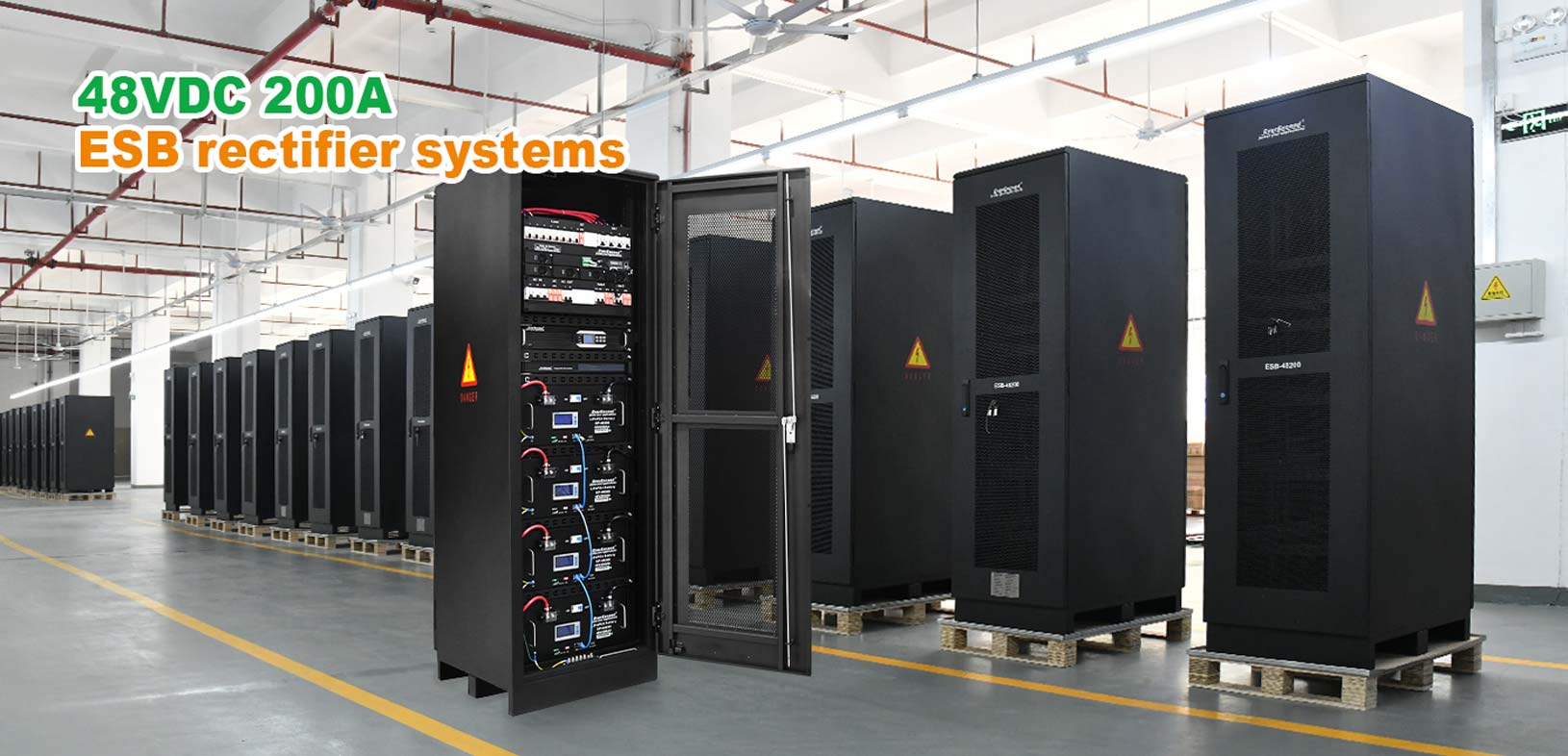

Die 48VDC200A ESB-Gleichrichtersysteme wurden speziell für das Modernisierungsprojekt von Telekommunikationsbasisstationen in Südamerika angepasst. Diese robusten Systeme versorgen die Geräte in den Stationen mit der notwendigen Energie und gewährleisten so einen unterbrechungsfreien Betrieb auch unter schwierigen Bedingungen. Dadurch wird die Stabilität der Kommunikationsdienste verbessert.

Systemübersicht

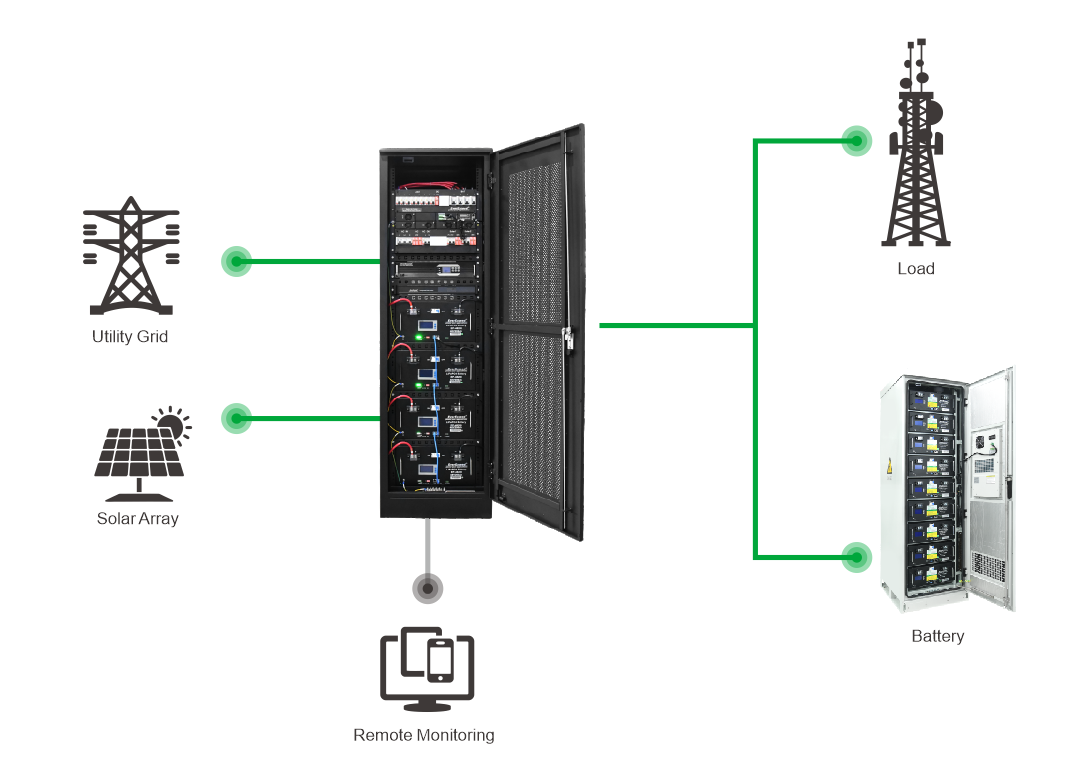

Die kundenspezifischen Telekommunikationsgleichrichtersysteme der ESB-Serie sind nach dem Konzept eines „integrierten multifunktionalen Basisstations-Stromversorgungssystems“ konzipiert. Sie umfassen das Gleichrichtermodul, das Solar-MPPT-Modul, den Wechselrichter, die Lithiumbatterie, das Überwachungsmodul, die PDU (Stromverteilungseinheit) und den Basisstationsschrank auf einer einzigen Plattform.

Allgemeine Spezifikation		Allgemeine Spezifikation
Modell	ESB48VDC200A
Betriebstemperatur	-10 °C bis +45 °C
Lagertemperatur	-25°C bis 70°C (ohne Batterien)
Relative Luftfeuchtigkeit	5 % bis 95 % relative Luftfeuchtigkeit (keine Kondensation von Feuchtigkeit)
Höhe	Maximal 2000 m ohne Geschwindigkeitsreduzierung
Kühlventilator	21W*2
IP-Schutzart	IP20
Abmessung (mm)	B600*T900*H2000

Design-Highlight

Alles in einem: Der Schrank ist hochgradig integriert. Er eignet sich besonders gut für die Bedürfnisse von Kommunikationsnetzen, die eine schnelle Bereitstellung, einen effizienten Betrieb und eine flexible Erweiterung erfordern.

Auslegung der Leistungsschalterüberwachung: Integriert mehrere Schutzmechanismen (Überlast, Kurzschluss, Unterspannung) zur Echtzeitüberwachung des Leistungsschalterstatus und der Parameter. Unterstützt die Fernverwaltung zur frühzeitigen Erkennung potenzieller Fehler.

Mehrfachstromverteilungsdesign: Das System kombiniert Gleichstromversorgung, bidirektionale Batterie und PV-Verteilung, alle ausgestattet mit Überspannungsschutz. Die Gleichstromverteilung umfasst eine BLVD-Technologie, um eine Tiefentladung der Batterie zu verhindern und so deren Lebensdauer zu verlängern.

Design des im laufenden Betrieb austauschbaren Moduls: Die im laufenden Betrieb austauschbaren 1U-Module unterstützen den Online-Hot-Swap und gewährleisten so eine unterbrechungsfreie Stromversorgung von Batterie und Last. Die Module zeichnen sich durch intelligente Stromverteilung, redundante Absicherung und flexible Ausgangsleistungsanpassung aus.

Zentrales Überwachungssystem: Das integrierte FSU-Überwachungssystem mit B/S-Architektur unterstützt den Netzwerkzugriff. Es überwacht zentral Gleichrichtermodule, PV-MPPT-Module, Wechselrichter und Lithiumbatterien und bietet eine benutzerfreundliche Oberfläche sowie ein interaktives Nutzungserlebnis.

Design mit Überspannungsschutz: Ausgestattet mit AC SPD, PV SPD und DC SPD (Überspannungsschutz) mit im laufenden Betrieb austauschbaren Sicherungen zum einfachen Austausch, schützt das Gerät effektiv vor Blitzeinschlägen und transienten Überspannungen durch Netzfrequenz.
