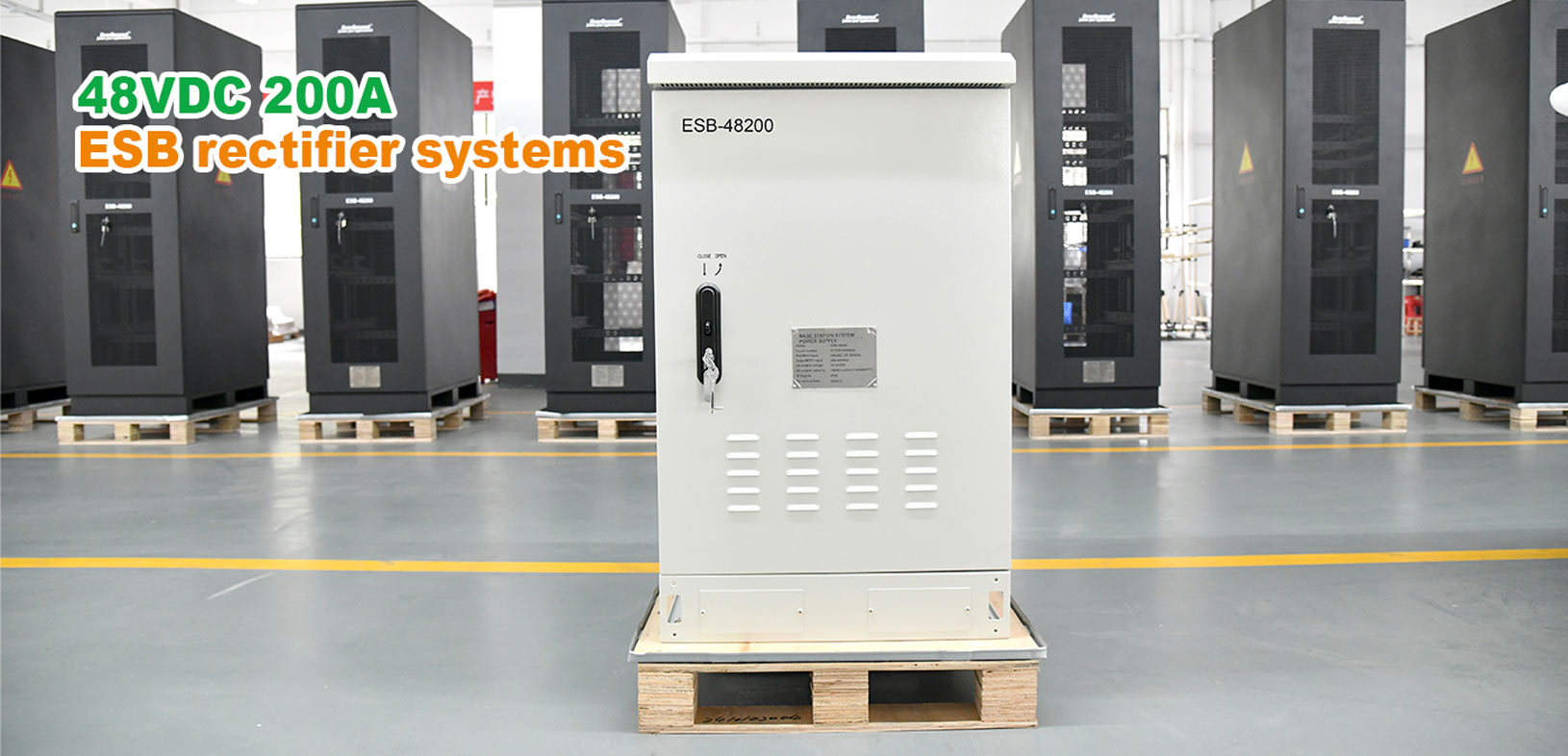

Die fünf ESB-Gleichrichtersysteme wurden speziell für das Modernisierungsprojekt eines Telekommunikationsbasisstationssystems in Südamerika angepasst. Telekommunikationsbasisstationen sind die Lebensader der Kommunikation und übernehmen die kritische Aufgabe der Signalübertragung. Diese Gleichstromversorgungssysteme bieten Notstromversorgung bei Stromausfall, um den kontinuierlichen Betrieb von Transceivern, Übertragungseinrichtungen und anderen Geräten zu gewährleisten. Dadurch werden Kommunikationsunterbrechungen vermieden und stabile Telefon- und Internetverbindungen in der Region sichergestellt, um den täglichen Kommunikationsbedarf zu decken.

Hot-Swap-fähiges Leistungsschalterdesign

Der im laufenden Betrieb austauschbare Leistungsschalter in 1 HE Höhe ermöglicht einen schnellen Austausch ohne Ausfallzeiten und verbessert so die Systemstabilität und Wartungseffizienz erheblich.

Intelligente Redundanzsicherung

Das Lademodul verfügt über eine intelligente Stromverteilung und redundante Absicherung. Im Falle eines Modulausfalls übernehmen die verbleibenden Module nahtlos die Funktion, und das defekte Modul kann im laufenden Betrieb ausgetauscht werden. So wird ein unterbrechungsfreies Laden des Akkus und die Stromversorgung der angeschlossenen Geräte gewährleistet.

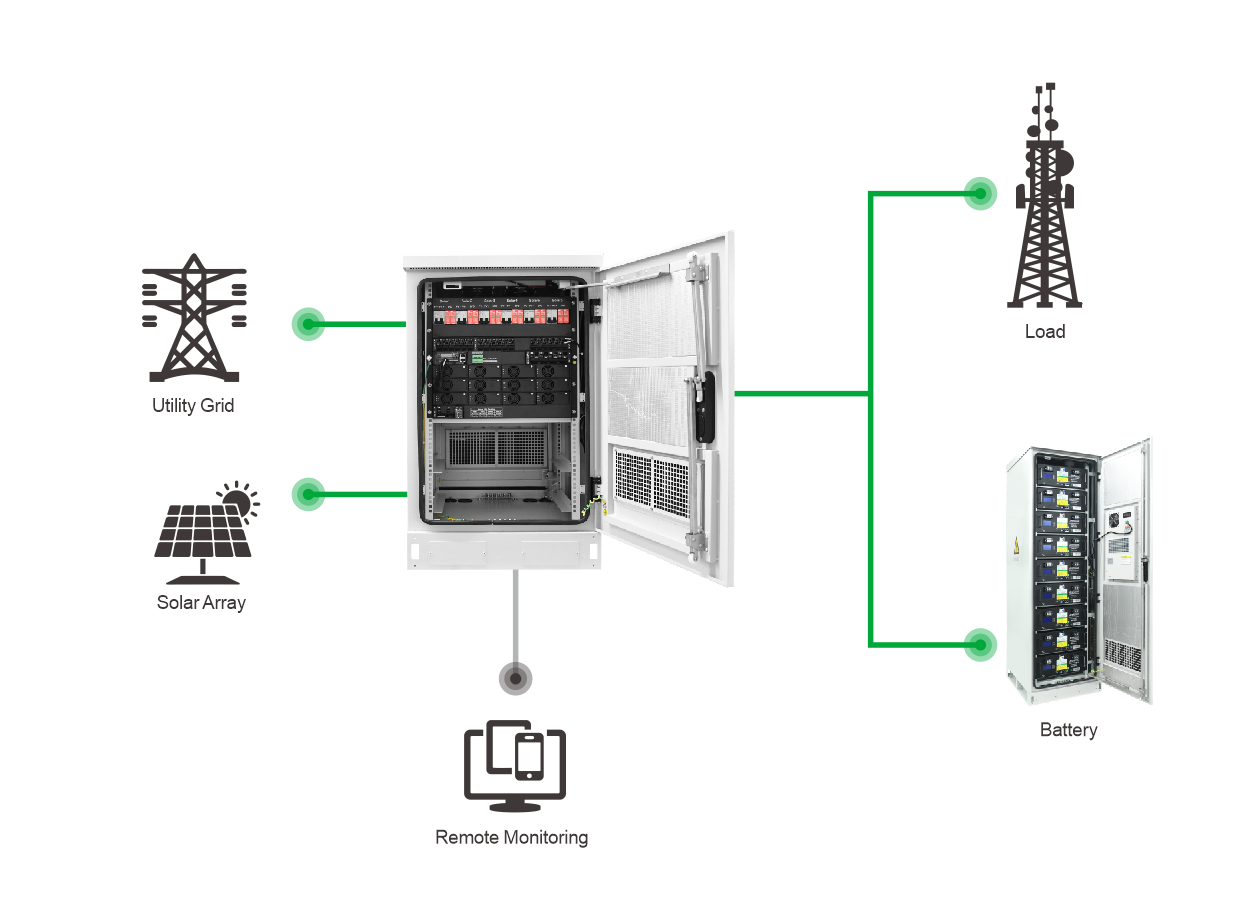

Allgemeine Spezifikation		Benutzerdefiniertes Systemdiagramm
Modell	ESB48VDC200A
Betriebstemperatur	-10 °C bis +45 °C
Lagertemperatur	-25°C bis 70°C (ohne Batterien)
Relative Luftfeuchtigkeit	5 % bis 95 % relative Luftfeuchtigkeit (keine Kondensation von Feuchtigkeit)
Höhe	Maximal 2000 m ohne Geschwindigkeitsreduzierung
Kühlventilator	48 V DC 21 W * 4
IP-Schutzart	IP55
Abmessung (mm)	B 600 x T 600 x H 1000 mm

Alles in einem Design: Der Schaltschrank ist hochintegriert und unterstützt Photovoltaik-, Wechselstrom- und Dieselanschlüsse. Nutzer können die Eingangsquelle flexibel nach Bedarf wählen, um die Energieeffizienz zu optimieren.

Schutzart IP55: Mit einer Schutzart von IP55 und einer standardmäßigen RAL 7035-Beschichtung (Sonderfarben erhältlich) bietet das System eine ausgezeichnete Staub- und Wasserbeständigkeit und gewährleistet so einen stabilen Betrieb auch unter rauen Außenbedingungen wie hohen Temperaturen, hoher Luftfeuchtigkeit und Vibrationen.

Mehrstufiger Blitz- und Überspannungsschutz: Ausgestattet mit AC SPD, PV SPD und DC SPD (Überspannungsschutz) verfügt das System über im laufenden Betrieb austauschbare Sicherungen für einen schnellen Austausch und schützt elektrische Geräte wirksam vor Blitzüberspannungen und transienten Überspannungseinwirkungen.

Intelligentes Kommunikationsmanagement: Unterstützt das SNMP-Protokoll und bietet Sensorschnittstellen, CAN-Schnittstellen, RS485-Schnittstellen sowie potentialfreie Ein-/Ausgangsschnittstellen für die Umgebungsüberwachung und das Alarmmanagement, wodurch die intelligenten Betriebs- und Wartungsfunktionen verbessert werden.

Hocheffizientes Energiemanagement: Das Gleichrichtermodul erreicht einen Eingangsleistungsfaktor von 0,99 und einen Wirkungsgrad von über 96 %, während das Photovoltaikmodul ebenfalls einen Wirkungsgrad von 96 % aufweist. Beide zeichnen sich durch ein kompaktes 1U-Design mit hoher Leistungsdichte und energiesparender Leistung aus.

Effizientes Kühlsystem: Das integrierte Vier-Lüfter-Kühlsystem gewährleistet eine effektive Wärmeableitung auch bei hoher Last und garantiert so eine langfristig stabile Leistung.
